Изобретение относится к области плазменной техники и может быть использовано для выделения пучков электронов из плазмы рабочей среды, создания электрических генераторов на основе энергии электронных пучков, электрореактивных двигателей, электронно-лучевых и ионно-лучевых приборов.

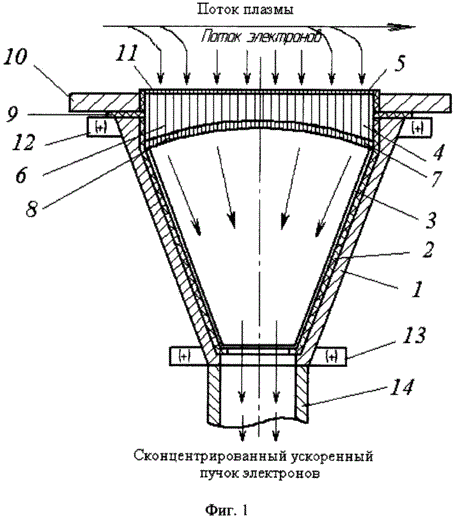

Усилитель-концентратор пучка электронов (УКЭ) содержит корпус (1) с внутренней осевой суживающейся полостью, имеющей форму усеченного конуса, на поверхность которой нанесена кремниевая решетка (2) с верхним алмазным слоем (3). В большем отверстии осевой полости установлена многослойная электронная мембрана, основой которой является динамически устойчивая высокотемпературная вольфрамовая пластина (4), имеющая сложную форму: внешняя высокотемпературная поверхность выполнена плоской, а внутренняя низкотемпературная поверхность имеет вогнутую полусферическую форму для фокусирования электронов в пучок. Пластина (4) изготовлена из сплава с пористостью до 85% и диаметром пор 10-3-10-4 мкм. На внешнюю высокотемпературную поверхность вольфрамовой пластины (4) нанесен слой из нанокомпозитного графена (5) с нанопорами (11), а на внутреннюю низкотемпературную - слой из оксида алюминия (7) с нанопорами (8). Корпус снабжен аксиальными анодами (12), (13), установленными со стороны входного и выходного отверстий и служащими для подачи ускоряющих потенциалов, обеспечивающих, соответственно, электрический вывод электронов из потока плазмы и управление энергией электронов и их концентрацией в пучке, входящем в УКЭ, и управление концентрацией, силой тока и энергией электронов пучка, выходящего из УКЭ. Технический результат - обеспечение температурной и динамической устойчивости, повышение эффективности и КПД преобразования энергии потока плазмы в электрическую мощность.
