Полезная модель относится к области лесного хозяйства и направлена на совершенствование машины перевозящей бревна, в частности форвардера бревен и может быть использована при осуществлении сортировки и транспортировки порубочных остатков. Прицеп форвардера с двумя регулируемыми по длине отсеками предназначен для сортировки и транспортировки порубочных остатков.

Форвардер обычно включает в себя раму, которая может быть цельной или шарнирной в одном или нескольких местах. Кабина оператора установлена на части рамы, а двигатель или другой первичный привод обеспечивает движущую силу и приводит в действие форвардер. Форвардер дополнительно включает в себя грузовое пространство, в которое могут складываться бревна разной длины для их транспортировки. Подобные бревна могут загружаться в грузовое пространство манипулятором или стрелой с расположенным на ее конце захватом. Во время работы оператор может управлять перемещением стрелы таким образом, чтобы захват размещался над поваленными ранее стволами деревьев. Захват может зацеплять бревна таким образом, чтобы стрела могла помещать их в грузовое пространство.

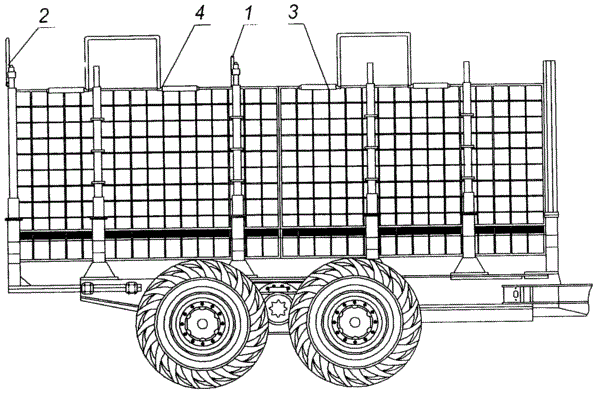

Фотография 1 - Вид сбоку прицепа форвардера с установленными боковыми стенками.

Каждая стенка представляет собой силовую рамку (1), изготовленную из металлического квадратного профиля, способную выдерживать повышенные нагрузки. К силовой рамке (1) при помощи сварного соединения крепятся проушины (2) для установки стенки на коники прицепа и шарнирно-подвижная ручка (3) для подъема стенки манипулятором. С внутренней стороны силовой рамки (1) крепится сетка (4) из квадратного металлического профиля.
