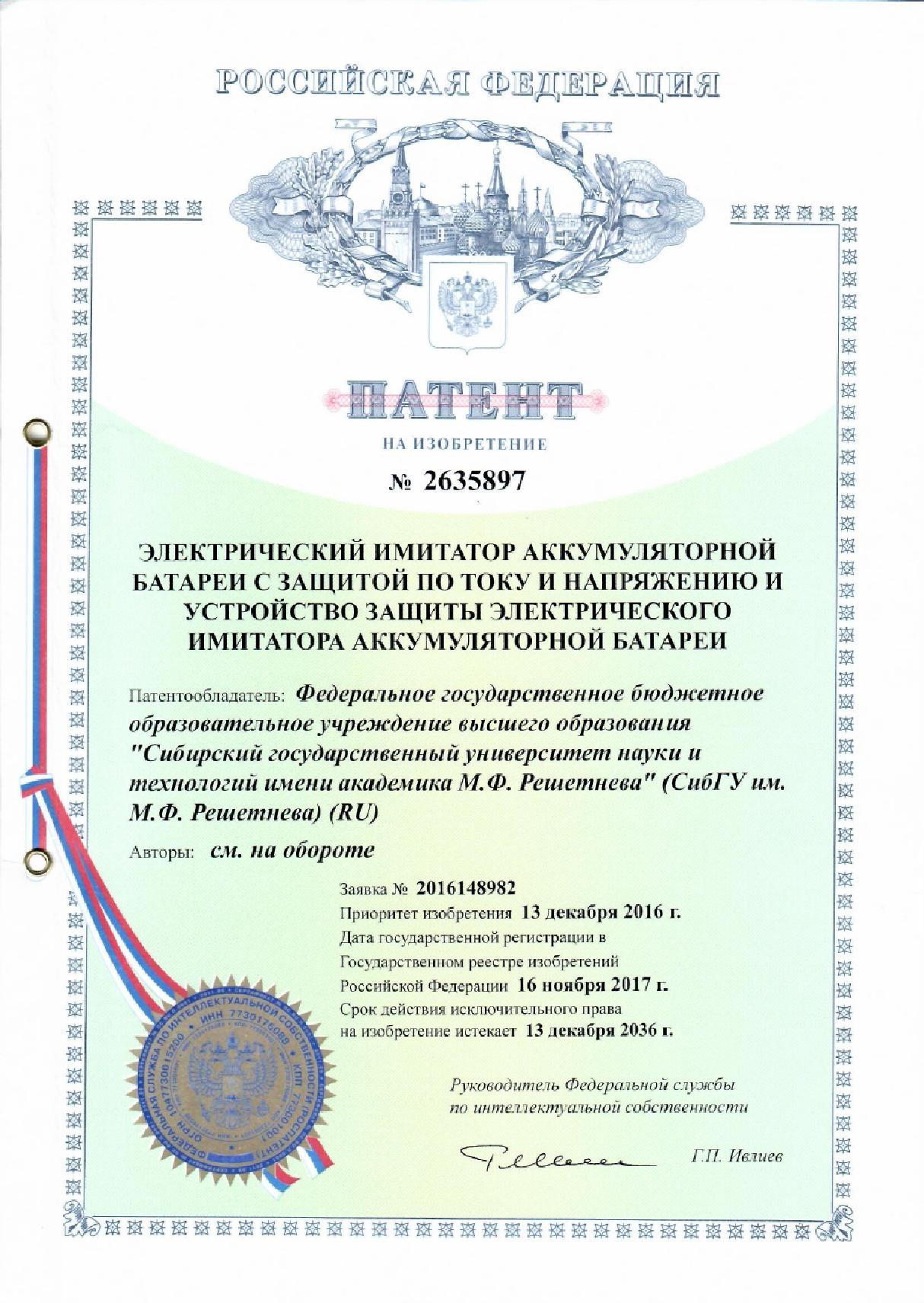

Изобретение относится к преобразовательной технике, предназначенной для имитации характеристик аккумуляторных батарей, и может быть использовано при испытаниях систем электропитания, работающих в режиме заряда и разряда. Технический результат заключается в повышении коэффициента использования энергии в режиме имитации заряда аккумуляторной батареи и сохранении работоспособности имитатора при аварийном отключении промышленной сети переменного напряжения. Электрический имитатор аккумуляторной батареи содержит: входные клеммы источника электропитания, подключаемые к промышленной сети переменного тока, конвертер, инвертор, двунаправленный импульсный преобразователь, переключатель, клеммы для подключения зарядного устройства испытываемого оборудования, регулируемый непрерывный усилитель мощности, управляющая ЭВМ, а также устройство защиты. Устройство защиты по току и напряжению содержит компараторы защиты, устройства задержки, регистр сброса защиты. Каждый компаратор защиты содержит регистр уставки параметра защиты, аналого-цифровой преобразователь, цифровой компаратор. Каждое устройство задержки содержит регистр уставки времени защиты, счетчик с предуставкой, конъюнктур защиты.
