Изобретение относится к СВЧ электронике, в частности к частотно-селективным фильтрам. Широкополосный полосно-пропускающий фильтр содержит диэлектрическую подложку, на одну сторону которой нанесено заземляемое основание, а на вторую сторону нанесен полосковый проводник, частично расщепленный с одного конца. При этом микрополосковый проводник, обладающий осевой симметрией, расщеплен широкой, а затем узкой продольными прорезями с длинами от 12% до 36% и от 14% до 41% длины проводника соответственно. Вдоль длинной стороны проводника с обеих его сторон параллельно нанесены проводники связи, свернутые П-образно. Соответствующе проводники образуют резонаторы, связанные между собой индуктивно-емкостной связью, а размеры дважды расщепленного проводника и проводников связи выбраны таким образом, чтобы их сближенные резонансы одновременно участвовали в формировании полосы пропускания. Перестройка фильтра по частоте может быть осуществлена изменением длины проводников и прорезей между ними. Технический результат - повышение частотно-избирательных свойств и расширение относительной полосы пропускания фильтра.

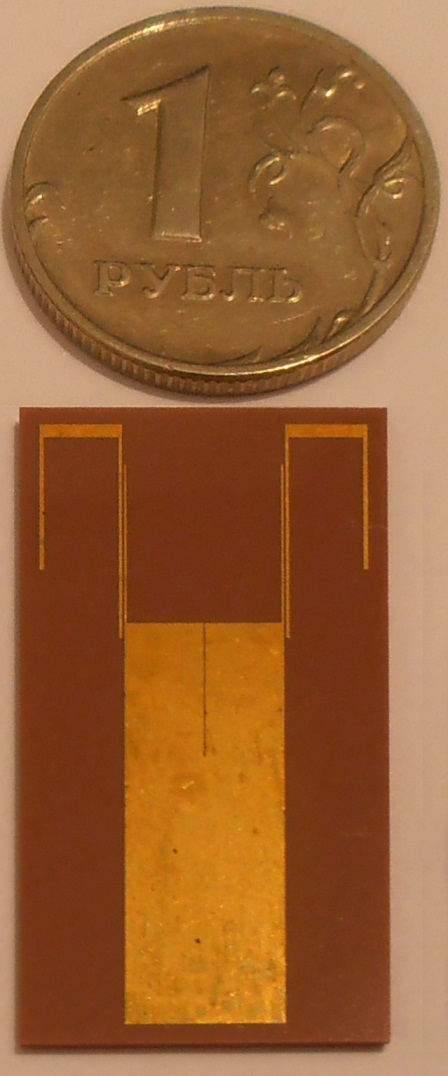

Фотография 1 - Широкополосный полосно-пропускающий фильтр.

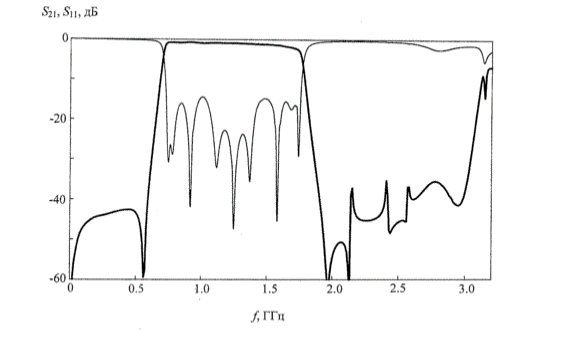

Фотография 2 - АЧХ прямых и обратных потерь заявляемого широкополосного полосно-пропускающего фильтра, снятые в широкой полосе частот.
