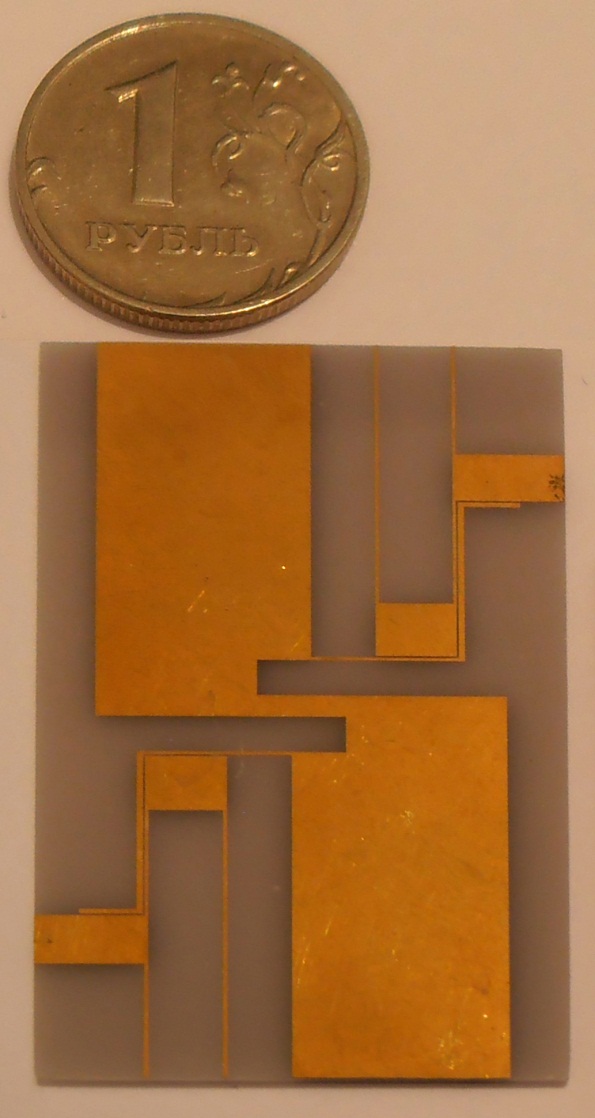

Изобретение относится к технике сверхвысоких частот и может быть использовано в селективных трактах приемных и передающих систем. Микрополосковый полосно-пропускающий фильтр содержит диэлектрическую подложку, на одну сторону которой нанесено заземляемое основание, а на вторую - нанесены электромагнитно связанные полосковые проводники: смещенные относительно друг друга протяженные широкие отрезки полосковых проводников, заземляемые на основание со стороны свободных концов, с противоположных - соединены между собой посредством протяженных отрезков полосковых проводников, с внутренней стороны - соединены с отрезками протяженных узких полосковых проводников, дважды изогнутых под прямым углом, при этом вдоль по их периметрам, внутри каждого расположены свернутые П-образно отрезки полосковых проводников, заземляемые на основание со стороны свободных концов, соединенные с внешней стороны с ортогонально расположенными протяженными широкими отрезками полосковых проводников, являющихся портами фильтра. Изобретение обеспечивает расширение рабочей полосы пропускания и высокочастотной полосы заграждения, а также улучшение селективных свойств.
